油泥煉油設(shè)備使用現(xiàn)場(chǎng)
根據(jù)以往的研究，我們?cè)O(shè)定加熱速率為10/min℃時(shí)，將油泥在油泥煉油設(shè)備熱解爐內(nèi)熱解4h，看下400-500℃的溫度對(duì)熱解的的影響，利菲爾特商丘分公司實(shí)驗(yàn)室分析結(jié)果見下圖。
熱解溫度對(duì)油泥熱解效果的影響
從上圖結(jié)果可以看出，當(dāng)熱解溫度呈梯度上升時(shí)，油泥熱解產(chǎn)生的油的回收率也呈梯度上升，當(dāng)油泥熱解的溫度達(dá)到450℃以后，油的回收效果明顯緩慢，且趨于平衡，雖然回收率增加，但是增加的程度較低。這是因?yàn)樵谇捌谳^低的溫度下，油泥不能充分裂解縮合，但是隨著熱解溫度的提高，油泥中的大分子有機(jī)物分解為小分子物質(zhì)，油泥的熱裂解程度明顯調(diào)高，也就提高了產(chǎn)油率。但是伴隨著熱解溫度的不斷增大，熱解產(chǎn)生的氣體量增大，而熱解油的回收率趨于穩(wěn)定且有所降低。因此，選擇450℃作為熱解最優(yōu)溫度，同時(shí)在450℃的情況下，可以回收油泥中油的78.65%。
當(dāng)熱解溫度為450℃時(shí)，探討加熱速率為10/min℃的情況下，分析時(shí)間對(duì)油泥熱解的影響，利菲爾特商丘分公司實(shí)驗(yàn)室結(jié)果見下圖。

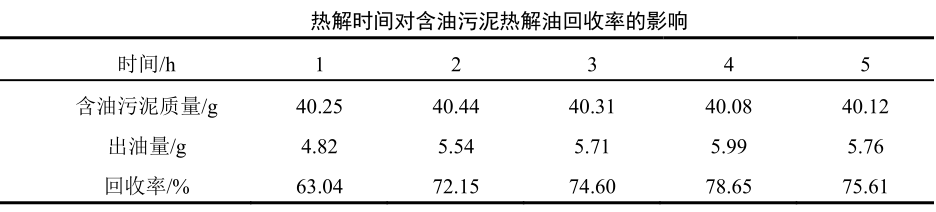

熱解時(shí)間對(duì)油泥熱解油回收率的影響
由上圖可知，當(dāng)熱解時(shí)間呈梯度式上升時(shí)，油泥熱解產(chǎn)生的油的回收率則是先增大后減小；當(dāng)熱解時(shí)間為1～4h時(shí)，回收油的量隨時(shí)間的延長(zhǎng)而持續(xù)增大，且在4h左右熱解油的回收率最高達(dá)到78.65%；當(dāng)熱解時(shí)間繼續(xù)增大時(shí)，熱解油的回收率呈下降趨勢(shì)。出現(xiàn)這一現(xiàn)象主要是因?yàn)楫?dāng)熱解時(shí)間較短時(shí)，油泥中的有機(jī)烴類未能從完全析出，同時(shí)油泥內(nèi)的一些難分解物質(zhì)還為分解。當(dāng)熱解時(shí)間過長(zhǎng)時(shí)，析出的原油在反應(yīng)爐內(nèi)再次裂解縮合，部分液相產(chǎn)物轉(zhuǎn)化，導(dǎo)致液相產(chǎn)物的回收率較低。因此，考慮到時(shí)間對(duì)于油回收量的影響，熱解反應(yīng)時(shí)間為4h。
在450℃下熱解4h，不同加熱速率對(duì)油泥中油回收率的影響，利菲爾特商丘分公司實(shí)驗(yàn)室結(jié)果見下圖所示：

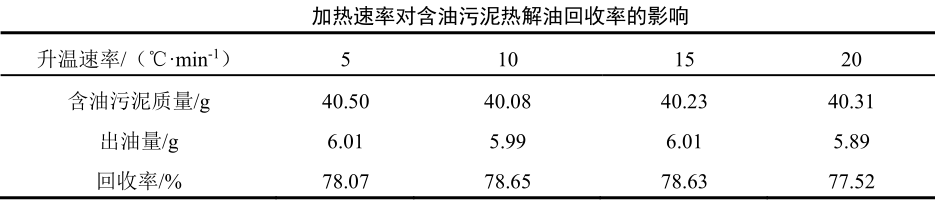

加熱速率對(duì)油泥熱解油回收率的影響
由上圖結(jié)果可知，在熱解過程中，當(dāng)升溫速率在5-10℃/min這一范圍內(nèi)時(shí)，油泥中油的回收效果較好，呈梯度增大；在10/min℃的加熱速率下，可以回收到油泥中78.65%的原油，若是以更大的加熱速率升溫，油的回收率卻明顯降低。這是由于加熱速率較低，剛開始熱解爐內(nèi)的溫度較低，使得油泥在低溫下熱解的時(shí)間增長(zhǎng)，油泥中的部分有機(jī)物不能完全分解，油回收率相對(duì)較低；當(dāng)加熱速率較高時(shí)，油泥會(huì)很快加熱到較高的溫度，使其中的油水物質(zhì)加熱至沸騰，這會(huì)導(dǎo)致其中部分油泥濺到反應(yīng)器上不能被充分的加熱，最后導(dǎo)致回收率變小。因此，為了回收到最大比例的原油，采用10/min℃的加熱速率來升溫。
LES-2675油泥煉油設(shè)備裝車發(fā)貨
通過上述對(duì)實(shí)驗(yàn)條件的篩選可知，油泥熱解的最優(yōu)條件是：將油泥以10℃/min的加熱速率升至450℃，在油泥煉油設(shè)備中熱解4h。由于不同地區(qū)，不同種類的油泥成分差異較大，以上實(shí)驗(yàn)結(jié)果僅供大家參考，不管您是已經(jīng)在投入生產(chǎn)了，還是停留在投資考察階段，都可以將部分樣品寄給我們，助力您實(shí)現(xiàn)更大收益是利菲爾特商丘分公司不變的宗旨。
